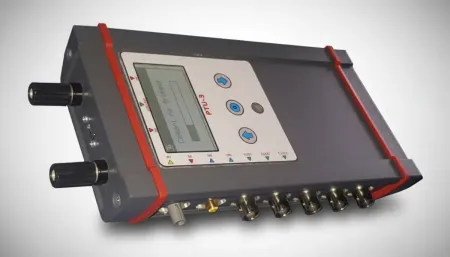

Spouštěcí jednotka PTU-3 mod. 2 je univerzální zařízení určené k preciznímu řízení časování a synchronizace v měřicích, záznamových a testovacích systémech. Umožňuje spouštění z různých zdrojů signálu – optických, akustických, napěťových i logických. Nabízí tři nezávislé výstupní kanály a dva vstupní kanály, které lze konfigurovat pro různé typy spouštění. Díky možnosti zpoždění, volby polarity, délky impulzu a integrovanému displeji je vhodná pro široké spektrum laboratorních a balistických měření.
Zařízení je vybaveno rozhraním Bluetooth / Wi-Fi pro zrcadlení a vzdálené ovládání, integrovanou nabíječkou QuickCharge 2.0 a ochranou IPx4. Díky napájení z Li-Ion baterií a kompaktním rozměrům je ideální pro mobilní měřicí sestavy.
Základní technické údaje jsou uvedeny v tabulce níže.
Základní technická data — PTU-3 mod. 2
| Parametr | Hodnota |
|---|---|
| Výstupní kanály | 3 nezávislé |
| Vstupní kanály | 2 nezávislé napěťové |
| Optické spouštění | přes optické vlákno Ø 2.2 mm |
| Vysokonapěťové spouštění | 500 – 2000 V |
| Akustické spouštění | vestavěný mikrofon, zisk −10 / 0 / 10 / 20 dB |
| Nastavení spouštění | hranou / úrovní (±), rozpojením / spojením vodičů |
| Nastavení výstupů | polarita (±), délka 1 µs – 100 ms, TTL 5 V / 50 Ω |
| Zpoždění výstupu | 10 µs – 3 ms pro každý kanál |
| Displej | grafický 128×64 bodů s podsvícením |
| Konektory | BNC |
| Rozměry | 205 × 105 × 37 mm |
| Hmotnost | 830 g |
| Krytí | IPx4 |
| Napájení | 2× Li-Ion 18650, integrovaná nabíječka QuickCharge 2.0 / micro-USB |
